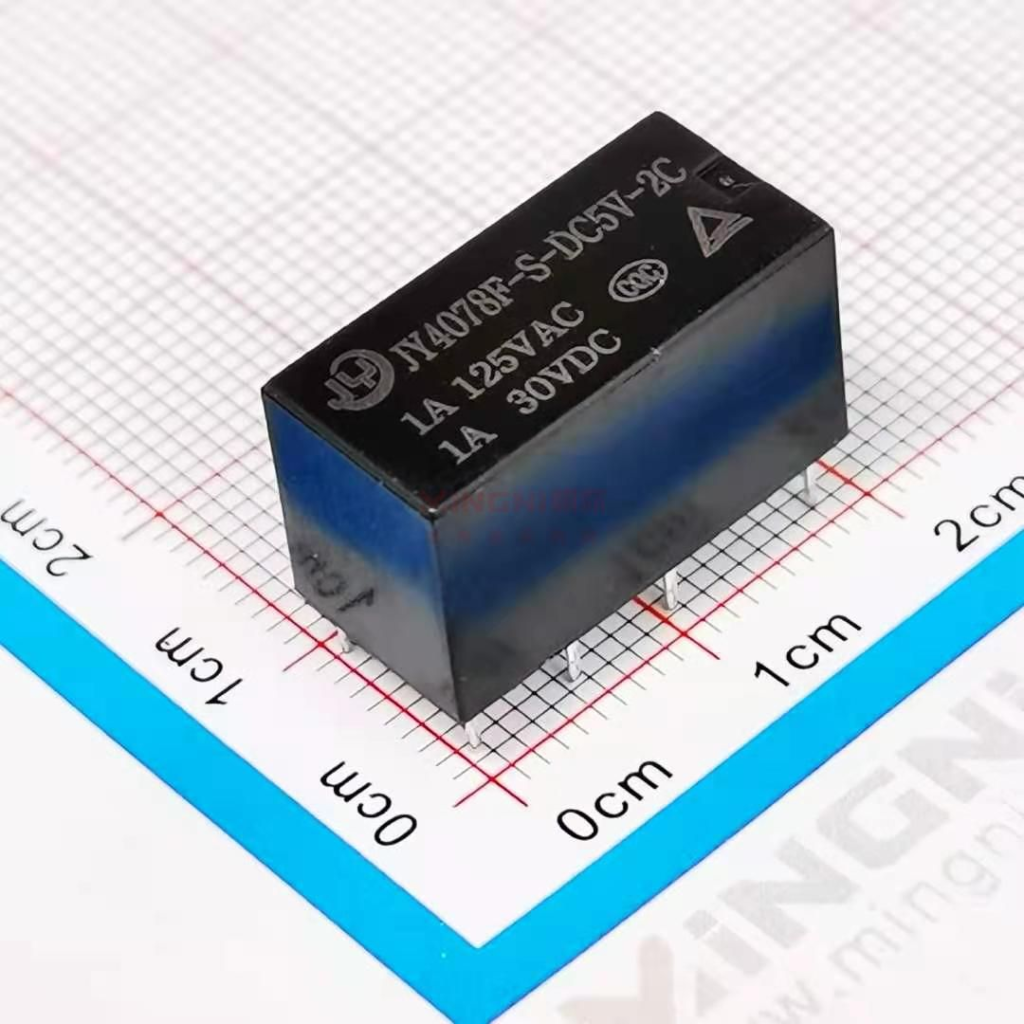

一、什么是低电压继电器？
低电压继电器是一种当电路电压低于设定值时自动动作的控制器件，广泛应用于电力系统保护、自动化控制和各类电子设备中。这类继电器的主要功能是监测电路电压，当电压下降到预定阈值以下时，及时切断电路或发出警报，从而保护电气设备免受低电压运行的损害。
根据国际电工委员会(IEC)的标准，低电压继电器通常指工作电压在60V以下的继电器，而我国国家标准GB/T 14048.1-2012则将其定义为额定电压不超过交流1000V或直流1500V的继电器。在实际应用中，低电压继电器最常见的额定电压范围是12V、24V、48V等低压直流或交流系统。
二、低电压继电器的核心结构组成
1. 电磁系统
电磁系统是低电压继电器的”心脏”，主要由以下部件构成：
- 线圈：一般采用漆包铜线绕制，线径0.05-0.2mm，匝数从几百到上万不等
- 铁芯：通常采用电工纯铁或硅钢片制成，形状多为U型或E型
- 衔铁：可动铁质部件，受电磁力驱动产生机械位移
2. 触点系统
触点系统决定了继电器的负载能力：
- 动触点：与衔铁联动，采用银氧化镉(AgCdO)或银镍(AgNi)合金材料
- 静触点：固定触点，材料与动触点匹配
- 触点压力：通常在20-100g之间，确保接触电阻小于50mΩ
3. 反力系统
- 弹簧：提供反作用力，决定动作电压值
- 调节机构：用于精确设定动作电压阈值
4. 灭弧装置
- 磁吹灭弧：利用磁场拉长电弧
- 灭弧室：限制电弧扩散空间
- 灭弧栅片：分割冷却电弧
三、低电压继电器的工作原理详解
1. 正常状态（电压高于设定值）
当系统电压正常时，继电器线圈产生的电磁力不足以克服弹簧反力，衔铁保持释放状态，动触点与静触点分离（常开型）或闭合（常闭型），此时继电器不动作。
计算公式：F电磁 = (N×I)² × μ₀×A / (2×g²)
其中：
N=线圈匝数
I=线圈电流
μ₀=真空磁导率
A=磁路截面积
g=气隙长度
2. 低电压状态（电压低于设定值）
当系统电压下降到设定阈值以下时：
- 线圈电流减小导致电磁力减弱
- 弹簧反力超过电磁力
- 衔铁在弹簧作用下移动
- 触点状态改变（断开或闭合）
- 输出控制信号或直接切断电路
动作电压计算公式：
U动作 = (F弹簧 × R线圈) / (N × B × A)
其中：
F弹簧=弹簧反力
R线圈=线圈电阻
B=磁感应强度
3. 恢复过程（电压回升）
当系统电压恢复正常后：
- 线圈电流增大，电磁力增强
- 电磁力超过弹簧反力
- 衔铁被吸合，触点恢复初始状态
- 继电器复位
四、低电压继电器的关键技术参数
| 参数名称 | 定义 | 典型值 | 测试标准 |
|---|---|---|---|
| 额定电压 | 继电器正常工作的电压值 | 12V/24V/48V | GB/T 14598.3 |
| 动作电压 | 使继电器动作的最高电压 | 额定电压的70-80% | IEC 60255-8 |
| 返回电压 | 继电器恢复的最高电压 | 额定电压的85-95% | IEC 60255-8 |
| 动作时间 | 从电压降到动作值到触点动作的时间 | 10-100ms | GB/T 14047 |
| 触点容量 | 触点能承受的最大负载 | 5A/250VAC | UL 508 |
| 绝缘电阻 | 触点与线圈间的电阻值 | >100MΩ | IEC 60664-1 |
| 电气寿命 | 额定负载下的动作次数 | 10⁵-10⁶次 | GB/T 14598.1 |
五、低电压继电器的典型应用场景
1. 电力系统保护
- 配电变压器低压侧保护
- 发电机励磁系统保护
- 母线电压监视
2. 工业自动化
- PLC控制系统
- 电机保护电路
- 生产线电压监测
3. 新能源领域
- 光伏发电系统
- 风力发电机组
- 储能电池管理系统
4. 交通运输
- 电动汽车电池保护
- 轨道交通信号系统
- 船舶电力系统
5. 智能家居
- 安防系统电源监控
- 家用电器保护
- LED照明控制
六、低电压继电器的选型指南
1. 电压参数选择
- 额定电压应高于系统最高工作电压10-20%
- 动作电压设置为设备最低允许工作电压的90%
- 返回电压应比动作电压高5-10%
2. 负载能力匹配
- 阻性负载：可按额定值直接选用
- 感性负载：降额30-50%使用
- 容性负载：需考虑涌流影响
3. 环境适应性
- 温度范围：-40℃~+85℃（工业级）
- 防护等级：IP20（室内）/IP65（户外）
- 抗振性能：5-2000Hz，5g加速度
4. 认证要求
- 国内：CCC认证
- 欧盟：CE认证
- 北美：UL认证
- 工业领域：ATEX防爆认证
七、低电压继电器的安装与维护
1. 安装注意事项
- 保持安装面平整，避免机械应力
- 线圈电压必须与电源匹配
- 大电流触点引线应尽量短粗
- 避免在强磁场附近安装
- 保持适当通风散热
2. 日常维护要点
- 定期检查触点状态（每6个月）
- 测量接触电阻（应<100mΩ）
- 清洁继电器表面灰尘
- 检查固定螺丝是否松动
- 记录动作次数（接近寿命时应更换）
3. 常见故障处理
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 不动作 | 线圈断路/电压不足 | 更换继电器/检查电源 |
| 误动作 | 设定值漂移/干扰 | 重新校准/加屏蔽 |
| 触点粘连 | 过载/电弧烧蚀 | 更换更大容量继电器 |
| 发热严重 | 接触不良/负载过大 | 清洁触点/减小负载 |
八、低电压继电器的发展趋势
- 固态化：采用MOSFET等半导体器件替代机械触点，提高可靠性和寿命
- 智能化：集成电压监测、自诊断和通信功能（如IO-Link）
- 微型化：SMD封装继电器体积缩小50%以上
- 高精度：动作电压精度提高到±1%以内
- 低功耗：线圈功耗从1W降低到0.1W级别
- 环保材料：无镉触点、无铅化工艺
随着物联网和智能电网的发展，低电压继电器正从简单的开关器件向智能化保护单元演进，未来将在更多新兴领域发挥关键作用。
