描述

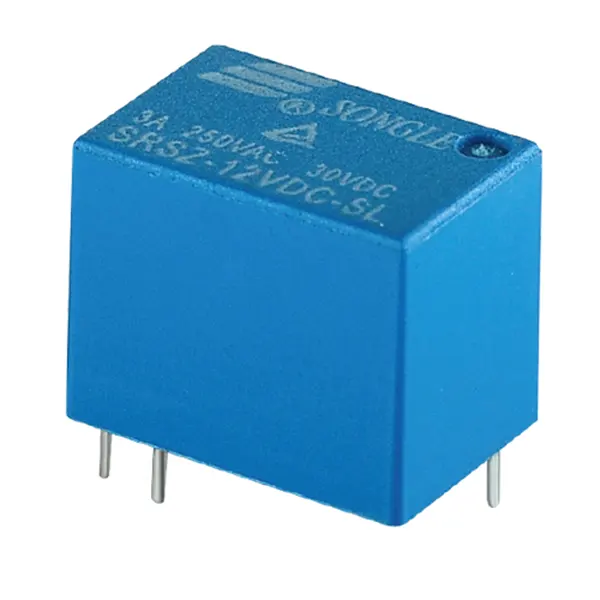

产品简介
产品特点
- 5A高负载能力：支持5A大电流切换，满足多种负载需求
- 双封装选项：密封型（防尘防潮）与防爆剂型（抗焊接污染）可选
- 快速响应：吸合/释放时间均小于5ms，提升系统响应速度
- 长寿命设计：机械耐久性1×107次，电耐久性1×107次（阻性负载）
- 宽电压范围：线圈电压3-24VDC，适配多种控制电路
- 高可靠性触点：银合金材质（AgSnO2/AgNi），接触电阻<50mΩ
- 强环境适应性：工作温度-40℃~+85℃，湿度5%~85% RH
- 安全认证齐全：通过UL、CQC等认证，符合国际安全标准
- 超小型设计：尺寸仅15.8×10.6mm，节省PCB空间
产品规格表
| 基本参数 | 规格 | |
|---|---|---|
| 触点参数 | 最大切换电流 | 5A |
| 最大切换电压 | 250VAC/30VDC | |
| 接触电阻 | <50mΩ (1A 6VDC) | |
| 电气特性 | 线圈电压 | 3/5/6/9/12/18/24VDC |
| 吸合电压 | ≤75%额定电压 | |
| 释放电压 | ≥5%额定电压 | |
| 绝缘电阻 | 100MΩ (500VDC) | |
| 机械特性 | 操作时间 | <5ms |
| 释放时间 | <5ms | |
| 重量 | 约3.8g | |
| 环境参数 | -40℃~+85℃, 5%~85% RH | |
核心参数速览
- 触点形式：A/B/C型可选
- 触点材质：银合金（AgSnO2/AgNi）
- 最大切换功率：750VA/90W
- 线圈功耗：0.36W（标准型）/0.2W（高灵敏型）
- 介质耐压：线圈与触点间1500VAC，断开触点间1000VAC
- 抗振动：10-55Hz（双振幅2.5mm）
- 抗冲击：980m/s²
- 封装形式：密封型/防爆剂型
- 认证标准：UL、CQC、CE
应用领域
这款小型信号继电器凭借其高可靠性和紧凑设计，广泛应用于以下领域：
- 工业自动化：PLC控制系统、传感器接口、电机驱动
- 通信设备：基站信号切换、程控交换机
- 家用电器：智能家居控制板、空调/洗衣机主控
- 医疗电子：医疗仪器信号隔离、低噪声电路
- 新能源：光伏逆变器、充电桩控制模块
- 交通设备：车载电子系统、轨道交通信号控制
其密封型版本特别适合户外设备、高湿度环境，而防爆剂型则适用于需要焊接工艺的批量生产场景。
