描述
产品简介

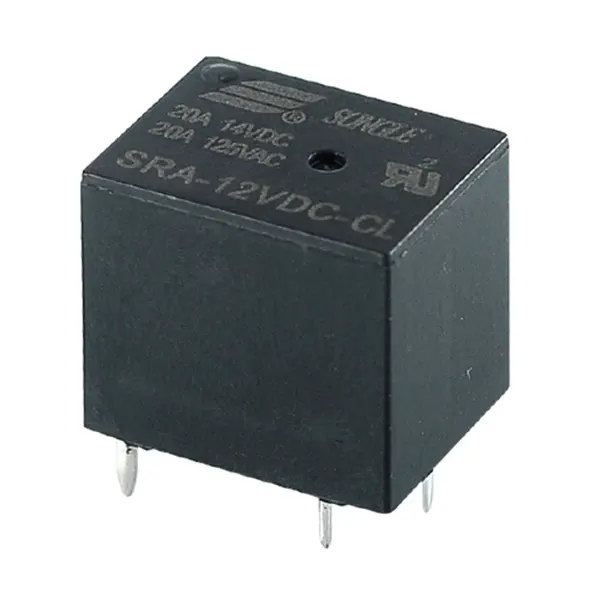

超小型大功率继电器是一款由松乐电器研发采用创新结构设计的紧凑型功率控制元件，在微小体积内实现了卓越的电气性能。该继电器额定电压覆盖5VDC至24VDC范围，具有高电流承载能力，可在35A电流下稳定工作10分钟或在25A电流下持续工作1小时，满足各种严苛应用场景的功率需求。
在最大切换电压方面，这款超小型功率继电器支持220VAC/16VDC的切换能力，最大切换电流可达35A（常开触点）和20A（常闭触点），最大切换功率达到2200VA/320W。其触点采用高性能银合金材料（AgSnO₂In₂O₃、AgSnO₂、AgNi），接触电阻低至≤100mΩ，确保高效稳定的电流传输。
这款紧凑型功率继电器具有出色的环境适应性，工作温度范围覆盖-40℃至+105℃，绝缘电阻高达100MΩ（500VDC），并通过了多项国际安全认证。其快速响应特性（吸合时间≤10ms，释放时间≤5ms）使其特别适用于需要高速切换的应用场景。
超小型大功率继电器凭借其紧凑尺寸（约6g重量）和高功率密度，广泛应用于汽车电子控制系统、工业自动化设备、电力系统保护装置、新能源设备和家用电器等领域。其优异的耐热性能和密封防焊剂设计，确保在恶劣环境下长期可靠运行，是空间受限但功率要求高的应用场景的理想解决方案。
产品特点
- 紧凑结构设计，重量仅约6克，节省安装空间
- 高电流容量：支持35A/10min或25A/1h持续电流承载
- 优异的耐热性能，适应高温工作环境
- 快速响应：吸合时间≤10ms，释放时间≤5ms
- 宽工作温度范围：-40℃至+105℃
- 高可靠性密封结构，防焊剂设计
- 多种触点形式可选（常开A型、常闭B型、转换C型）
- 低接触电阻（≤100mΩ），采用高性能银合金触点材料
- 通过多项国际安全认证，符合严格工业标准
产品规格参数
| 参数类别 | 参数名称 | 规格值 |
|---|---|---|
| 触点参数 | 接触电阻 | ≤100mΩ (1A 6VDC) |
| 触点材质 | 银合金 (AgSnO₂In₂O₃, AgSnO₂, AgNi) | |
| 触点负载(阻性) | 10A 125VAC, 10A/20A 14VDC | |
| 最大切换电压 | 220VAC/16VDC | |
| 最大切换电流 | 常开触点:35A, 常闭触点:20A | |
| 最大切换功率 | 2200VA/320W | |
| 特性参数 | 绝缘电阻 | 100MΩ (500VDC) |
| 介质耐压(线圈与触点间) | 1500VAC 1min | |
| 介质耐压(断开触点间) | 1000VAC 1min | |
| 吸合时间 | ≤10ms | |
| 释放时间 | ≤5ms | |
| 环境温度 | -40℃~+85℃/+105℃ | |
| 抗冲击(功能性) | 98m/s² | |
| 抗振动 | 10Hz~55Hz 1.5mm | |
| 重量 | 约6g | |
| 线圈参数 | 额定电压(VDC) | 5,6,9,12,18,24 |
| 功耗 | 0.60W(L) / 0.80W(D) | |
| 吸合电压(Max) | 75%额定电压 | |
| 释放电压(Min) | 10%额定电压 | |
| 允许最大电压 | 130%额定电压 |
核心参数摘要
- 额定电压：5-24VDC多种规格可选
- 最大切换电流：35A（常开触点）
- 最大切换电压：220VAC/16VDC
- 接触电阻：≤100mΩ（行业领先水平）
- 电气耐久性：高达10万-100万次操作
- 机械耐久性：1000万次操作寿命
- 工作温度：-40℃至+105℃宽范围
- 响应时间：吸合≤10ms，释放≤5ms
- 防护等级：密封结构，防焊剂设计
应用领域
- 汽车电子系统 – 电动车窗控制、车灯系统、电池管理系统等
- 工业自动化 – PLC控制系统、电机驱动、设备电源切换
- 电力系统 – 配电保护装置、断路器控制、电能计量设备
- 新能源设备 – 太阳能逆变器、风力发电控制系统
- 家用电器 – 大功率空调、冰箱压缩机、洗衣机电机控制
- 通信设备 – 基站电源系统、通信电源切换装置
- 安防系统 – 门禁控制系统、消防报警装置
- 医疗设备 – 医疗电源控制、设备安全切换
- 交通信号 – 交通灯控制系统、铁路信号装置
