描述
产品简介

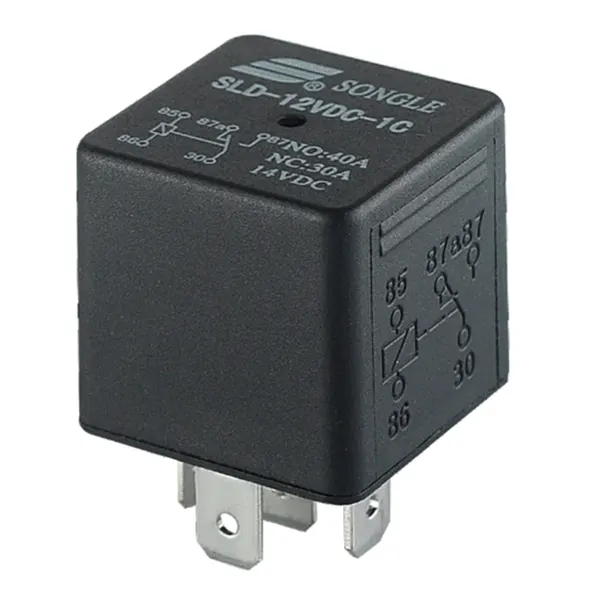

SLD系列汽车通用继电器是一款专为汽车电子系统设计的高性能继电器产品，提供12VDC和24VDC两种线圈电压选择，满足不同车型的电气需求。该系列继电器具有40A的强大触点切换能力，最大切换电压可达14VDC，额定电流30A/40A，能够稳定控制汽车电路中的各种高负载设备。
这款汽车通用继电器采用优质银合金触点材料(AgSnO4H2O3, AgSnO3, AgNi)，接触电阻低(<200mV@10A)，电气耐久性高达1×105次，机械耐久性更是达到1×105次，确保在严苛的汽车环境下长期可靠工作。产品提供多种安装方式选择，包括PCB端子、塑料支架快速接插和金属支架快速接插等，安装灵活方便。
SLD汽车继电器广泛应用于汽车照明系统(前大灯、雾灯)、风扇控制、空调压缩机、电动门窗、燃油泵、启动马达等关键电路，是汽车电子控制系统不可或缺的核心组件。其防尘设计和稳定的性能表现，使其成为汽车制造商和售后改装市场的首选继电器产品。
产品特点
- 40A高负载触点切换能力，满足汽车大电流控制需求
- 12V/24V直流线圈电压可选，适配不同车型电气系统
- 优质银合金触点材料，接触电阻低，导电性能优异
- 电气耐久性1×105次，机械耐久性1×105次，寿命长
- 多种安装方式可选：PCB端子、快速接插等，安装灵活
- 防尘设计，适应汽车复杂工作环境
- 符合汽车电子可靠性标准，工作温度范围宽
- 提供电阻或二极管线圈保护选项，保护控制电路
- 紧凑型设计，节省安装空间
产品规格参数
| 参数名称 | 规格值 |
|---|---|
| 线圈电压 | 12VDC/24VDC |
| 触点形式 | A/B/C型可选 |
| 接触电阻(10A下) | <200mV |
| 触点材质 | 银合金(AgSnO4H2O3, AgSnO3, AgNi) |
| 触点负载 | 30A/40A 14VDC |
| 最大切换电压 | 14VDC(详见负载限制曲线) |
| 最大切换电流 | 40A(阻性负载14VDC) |
| 最小负载 | 1A 6VDC |
| 电气耐久性 | 1×105次(每小时900次操作) |
| 机械耐久性 | 1×105次(每小时18000次操作) |
| 线圈并联元件 | 可选电阻(R)或二极管(D)保护 |
| 安装方式 | PCB端子/塑料支架快速接插/金属支架快速接插 |
产品关键参数
- 型号：SLD
- 线圈电压：12V/24V直流
- 触点额定电流：40A
- 最大切换电压：14VDC
- 接触电阻：<200mV@10A
- 触点材质：银合金
- 电气寿命：100,000次
- 机械寿命：1,000,000次
- 防护等级：防尘型
应用领域
SLD系列汽车继电器广泛应用于各类汽车电子控制系统，包括但不限于：
- 汽车照明系统控制(前大灯、雾灯、日间行车灯)
- 冷却风扇和空调压缩机控制
- 电动门窗、天窗和座椅调节系统
- 燃油泵和点火系统电路
- 汽车启动和充电系统
- 音响和车载娱乐设备电源控制
- 辅助驾驶系统电路
- 商用车辆特种设备控制
- 新能源汽车高压电路控制
