描述
产品简介
产品特点
- 分叉触点形式，确保接触稳定性和长寿命
- 高切换容量：125VA/60W，适用于多种负载场景
- 超小型DIP结构，与标准16脚IC插座匹配
- 密封设计，支持波峰焊和浸渍清洗
- 宽电压范围：1/5/6/9/12/18/24VDC可选
- 低功耗设计，线圈功率可选0.36W或0.2W
- 高绝缘等级和介质耐压，确保安全可靠
- 快速响应：吸合时间<6ms，释放时间<5ms
- 环境适应性：-40°C ~ +85°C宽温工作范围
产品规格表
| 参数 | 值 |
|---|---|
| 触点形式 | 2C |
| 接触电阻 | <50mΩ (1A 6VDC) |
| 触点材质 | 银合金(AgSnO4In2O3, AgSnO2, AgNi) |
| 触点负载(阻性) | 1A 120VAC, 2A 30VDC |
| 最大切换电压 | 220VAC/30VDC |
| 最大切换电流 | 2A |
| 最大切换功率 | 125VA/60W |
| 电耐久性 | 1×107次 |
| 机械耐久性 | 1×107次 |
| 绝缘电阻 | 100MΩ(500VDC) |
| 介质耐压 | 线圈与触点间: 1500VAC, 断开触点间: 1000VAC |
| 吸合时间 | <6ms |
| 释放时间 | <5ms |
| 环境温度 | -40°C ~ +85°C |
| 湿度 | 5% ~ 85% RH |
| 重量 | 约6g |
产品基本参数

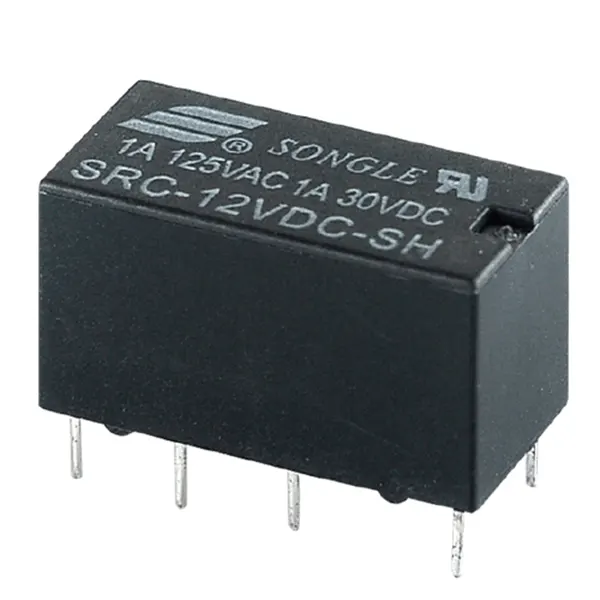

- 型号：SRC-12VDC-S L-2C
- 类型：超小型双列直插式继电器
- 触点形式：2C
- 额定电压：1/5/6/9/12/18/24VDC可选
- 最大切换电压：220VAC/30VDC
- 最大切换电流：2A
- 最大切换功率：125VA/60W
- 工作温度：-40°C ~ +85°C
- 重量：约6g
应用领域
SRC(4078)系列小型信号继电器广泛应用于以下领域：
- 通信设备：交换机、路由器、基站等信号切换
- 工业控制：PLC、自动化设备、仪器仪表控制
- 家用电器：智能家居、空调、洗衣机等电路控制
- 医疗设备：医疗仪器、诊断设备信号传输
- 安防系统：报警器、监控设备电路切换
- 汽车电子：车载设备、控制系统
- 测试测量设备：信号切换与隔离
