描述

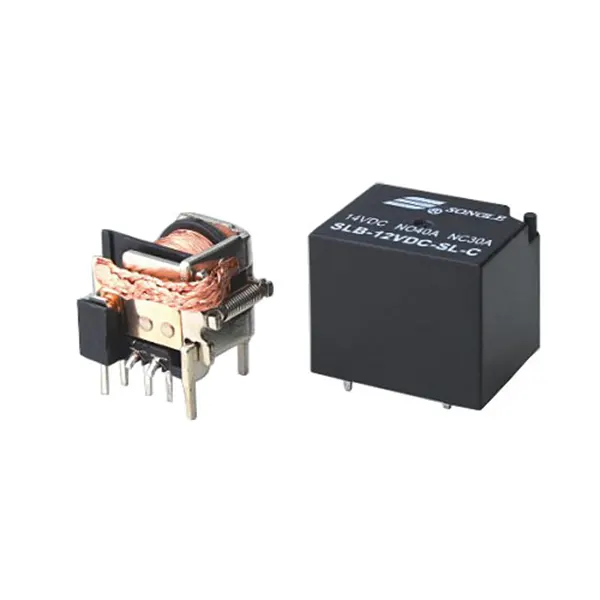

产品简介
产品特点
- 高负载能力：40A触点切换能力，支持灯负载瞬时电流100A。
- 多样化触点形式：一组常开（Form A）和一组转换触点（Form C）。
- 双重封装选项：密封型（防尘防潮）与敞开型可选，适应不同环境需求。
- 国际兼容性：提供美国式和欧洲式引出端尺寸，满足全球标准。
- 高效节能：灵敏型线圈功耗低，吸合电压仅需额定电压的75%。
- 长寿命设计：电耐久性10万次，机械耐久性1000万次。
- 宽温工作范围：-40°C至+125°C，适应极端气候条件。
- 抗振动抗冲击：通过98m/s²冲击测试，确保行车稳定性。
- 环保合规：符合ROHS标准，无有害物质。
产品规格表
| 参数类别 | 参数名称 | 规格值 |
|---|---|---|
| 触点参数 | 触点形式 | 1 Form A + 1 Form C |
| 接触压降（10A） | <200mV | |
| 最大切换电流 | 接通100A（灯负载）/断开60A（阻性） | |
| 触点材质 | 银合金（AgSnO4Ir2O3等） | |
| 环境参数 | 工作温度 | -40°C ~ +125°C |
| 湿度范围 | 5%~85% RH | |
| 抗振动 | 10-500Hz（峰值98m/s²） | |
| 线圈参数 | 额定电压 | 6VDC/12VDC/24VDC |
| 吸合电压 | 标准型≤60%额定电压，灵敏型≤75% | |
| 线圈电阻 | 12V标准型90Ω±10% |
核心参数速览
- 额定电流：30A/40A
- 最大切换电压：75VDC
- 触点形式：1常开+1转换
- 电耐久性：100,000次
- 机械寿命：10,000,000次
- 工作温度：-40°C~+125°C
- 线圈电压：6V/12V/24V DC
- 重量：约19g
- 封装：密封/敞开型
应用领域
SLB系列新能源汽车继电器广泛应用于以下场景：
- 电动汽车动力系统：电池组管理、电机控制器。
- 充电基础设施：充电桩电流控制模块。
- 车载电子：DC-DC转换器、PTC加热器。
- 混合动力汽车：能量回收系统电路切换。
- 商用车电气系统：大功率照明、空调控制。
