信号继电器概述

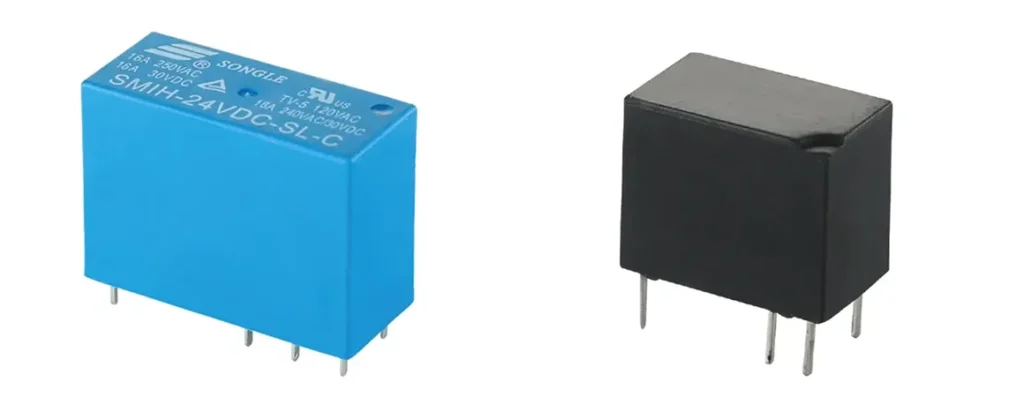

信号继电器是专门设计用于切换低功率电子信号的电磁开关装置，与功率继电器相比，其核心特点是：
- 接触额定电流通常小于2A
- 工作电压范围多为5-60V DC/AC
- 具备优异的信号完整性保持能力
- 体积小巧，适合高密度安装
这类继电器在通信设备、测试仪器和自动化控制系统中发挥着不可替代的作用，2023年全球市场规模已达12.7亿美元（数据来源：MarketsandMarkets报告）。
核心技术参数解析
接触电阻：优质信号继电器接触电阻<100mΩ，Gold-plated触点可达<50mΩ
绝缘电阻：典型值>1,000MΩ（500VDC时）
耐压强度：线圈与触点间可承受1,500VAC/分钟
动作时间：高频型号可达0.5ms（如TE Connectivity的V23026系列）
寿命周期：
- 机械寿命：通常500万次以上
- 电气寿命：10万次（额定负载下）
选型决策树
- 信号特性：
- 直流/交流？
- 电压/电流范围？
- 频率要求？
- 环境因素：
- 工作温度范围？
- 是否需要防尘防潮？
- 振动等级？
- 机械要求：
- PCB安装or插座式？
- 触点形式（SPDT/DPDT等）？
- 操作寿命预期？
- 特殊需求：
- 是否需要磁保持？
- 是否要求低热电动势？
- 是否需要先断后合特性？
典型应用场景
5G基站：
- 射频信号路由切换
- 使用GaN材料的RF继电器
- 要求<0.1dB的插入损耗
半导体测试机：
- 精密测量电路切换
- 需<1μV的热电动势
- 如Pickering的60-102系列
医疗监护设备：
- 生物电信号采集
- 要求UL60601-1认证
- 推荐光耦隔离方案
常见故障模式
接触失效：
- 症状：信号断续或完全中断
- 主因：触点氧化/污染
- 解决方案：改用金触点型号
线圈故障：
- 症状：继电器不动作
- 主因：电压不稳导致烧毁
- 预防：增加稳压电路
参数漂移：
- 症状：高频性能下降
- 主因：机械结构老化
- 检测：网络分析仪扫频
安装优化建议
- PCB布局：
- 远离发热元件（间距>5mm）
- 敏感信号走线避开继电器下方
- 线圈驱动电路增加续流二极管
- 焊接工艺：
- 手工焊接温度<350℃（3秒内完成）
- 波峰焊建议260℃±5℃
- 避免使用酸性助焊剂
- 可靠性增强：
- 潮湿环境涂覆三防漆
- 振动场合使用硅胶固定
- 高海拔应用选择密封型号
行业发展趋势
材料创新：
- 新型AgSnO2触点材料提升耐电弧性
- 陶瓷封装替代传统塑料外壳
微型化：
- 0402尺寸SMD继电器面世
- 3D打印线圈技术突破
智能化：
- 集成电流监测功能
- 带I2C接口的可编程继电器
- 自诊断型继电器模块
市场动态：
- 汽车以太网推动高速继电器需求
- 工业IoT催生无线配置继电器
- 国产替代加速（如宏发、欧姆龙）
维护与故障排查
日常维护：
- 每季度检查触点电阻变化
- 每年进行绝缘电阻测试
- 定期清洁表面积尘
故障诊断流程：
- 确认输入电压正常
- 监听动作声响
- 测量触点通断状态
- 检查负载电流是否超标
- 评估环境影响因素
寿命预测方法：
- 记录累计操作次数
- 监测接触电阻变化率
- 分析线圈电流波形
随着5G、物联网和工业4.0的推进，信号继电器正朝着更高频率、更小体积和更智能的方向发展。正确选择和使用信号继电器，对保障电子系统的可靠运行至关重要。建议关键应用场合保留20%的备品库存，并建立定期更换计划。
